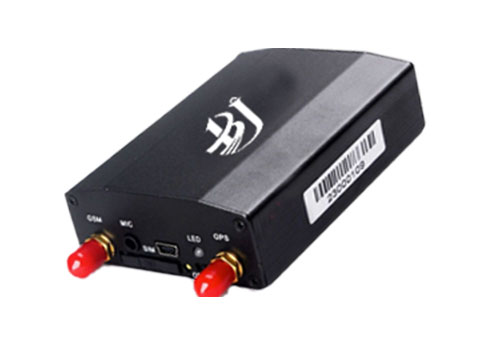

非道路数据采集车载终端

产品型号：F300D

规格：90mm×50mm×19mm

技术参数：

1、硬件架构 采用车规级控制器STM32103

2、通信模组 工业级4G网络通信模块

3 、定位模组 工业级BD&GPS双模高精度定位模块定位误差＜2米

4 、外壳 PVC

5 、工作电压 9V～48V/DC

6 、平均工作电流 ≤60mA

7 、外形尺寸 90mm×50mm×19mm

8 、环境温湿度 工作温度：-30℃～+75℃  存储温度：-40℃～+85℃  工作湿度：20%～80%RH

9、 备用电池 300mAh/3.7V

10 、主机重量 150g

产品功能：

1、4G通信数据上报

通过北斗&GPS高精度定位模块输出定位数据流信息给MCU并通过4G通信网络上传到非道路移动机械监控平台中心。

2、数据加密

通过加密芯片对上传数据进行签名和加密、根据产品出厂协议自动判断采用SM2等加密方式进行数据加密处理。

3、车辆CAN总线

支持1路CAN数据采集，符合CAN2.0规范，速率自动适配支持250K/s和500K/s。可对接汽车造制商CAN总线协议（J1939-250、J1939-500、ISO27145-250、ISO27145-500、ISO15765-500），终端设备本地存储的历史位置信息可通过CAN总线接口进行读取。

4、ACC唤醒

当非道路移动机械启动时，ACC线检测到有电压，将终端从休眠状态下唤醒。支持ACC检测车辆启动和熄火下设备按不同上报频率上报数据到平台，并支持车辆熄火后的低功耗省电工作模式。

5、宽电压输入保护

电源输入范围为9V-48V，最高耐压55V；电源防反接电压≥55V。

6、数据存储和重传

当数据不能成功上传到服务器，存储到本机Flash，待到条件具备重传到服务器。终端设备能本地存储至少1个月的历史位置信息，当数据通信链路异常，恢复正常后，能补发存储的上报数据，同时能通过CAN总线接口进行历史数据读取。

7、云守护功能

支持远程自动OTA远程升级程序维护，远程故障诊断和调试，远程参数配置，终端运行统计等“云”守护功能，提高设备安装和维护效率，节省维护时间和成本。

8、拆除报警功能

此设备具备防拆功能，加装内置锂电池，能检测车辆使用过程中车载终端被拆除的疑似地理位置和时间信息，并向平台发送拆除报警。

9、外壳阻燃功能

此设备所用外壳材质符合《电子电气产品六种限用物质的检测方法》（GB/T26125-2011） ，阻燃登记符合《塑料燃烧性能的测定水平发和垂直法》（GB/T2408-2008）中的相关规定。

10、扩展功能（选配）

此设备可扩展RS232串口透传功能，可接1路RS232串口外设。
